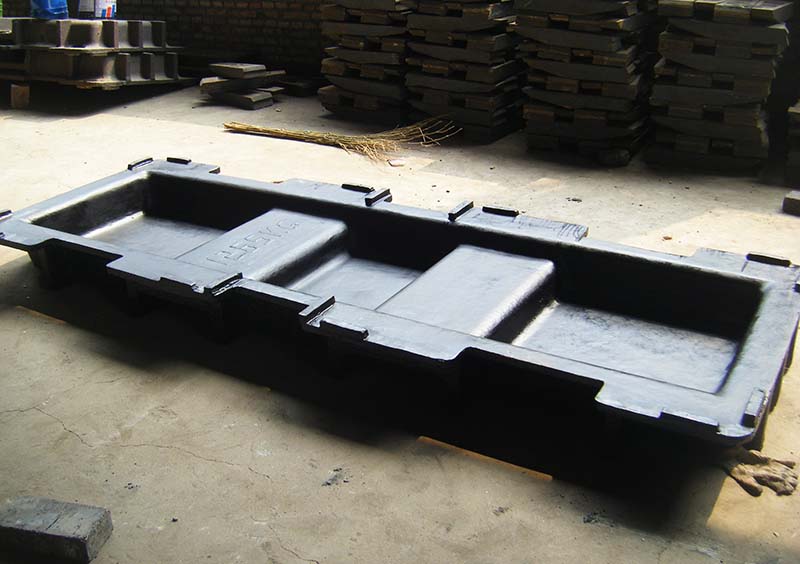

วิธีเพิ่มประสิทธิภาพการผลิตด้วยการออกแบบแม่พิมพ์หว่านแบบหลายห้อง

◆ อะไรคือข้อควรพิจารณาในการออกแบบที่สำคัญสำหรับแม่พิมพ์แม่สุกรแบบหลายห้อง?

ขั้นตอนการออกแบบมีความสำคัญอย่างยิ่งต่อการสร้างประสิทธิผลหว่านแบบหลายห้อง- ปัจจัยสำคัญ ได้แก่ :

1. จำนวนและรูปแบบของช่องต่างๆ เพื่อสร้างสมดุลระหว่างการเพิ่มผลผลิตและความซับซ้อน

2. กำหนดมาตรฐานของฟันผุเพื่อคุณภาพที่สม่ำเสมอหากเป็นไปได้

3. การออกแบบตัวป้อนและประตูรั้วที่ปรับให้เหมาะสมเพื่อให้แน่ใจว่าการไหลของโลหะสม่ำเสมอ

4. ช่องระบายอากาศและความพรุนเพียงพอสำหรับการระบายก๊าซจากทุกห้อง

5. ความแข็งแกร่งของโครงสร้างเพื่อทนต่อแรงกดดันในการเทที่สูงขึ้น

6. การบัญชีสำหรับความเครียดการหดตัวที่เพิ่มขึ้นจากจุดร้อนหลายจุด

7. เส้นแยกส่วนง่ายสำหรับการถอดแบบหล่อหลายชิ้นที่สะอาด

8. มุมร่างเพื่อปรับปรุงการถอนรูปแบบและลดข้อบกพร่องการรวมทราย

9. การสร้างแบบจำลองการจำลองเพื่อทำนายรูปแบบการเติมและการแข็งตัว

การจัดเค้าโครง ตัวป้อน ช่องระบายอากาศ และความแข็งแกร่งในการออกแบบจะช่วยป้องกันข้อบกพร่องและปัญหาด้านคุณภาพ เครื่องมือจำลองช่วยให้การออกแบบที่ซับซ้อนสมบูรณ์แบบ

◆ ปัจจัยควบคุมกระบวนการใดที่มีความสำคัญต่อแม่พิมพ์แม่สุกรแบบหลายห้อง?

ต้องมีการควบคุมกระบวนการที่เข้มงวดเพื่อใช้ประโยชน์หว่านแม่พิมพ์ที่มีหลายห้อง:

1. การตรวจสอบและควบคุมเคมีของโลหะ อุณหภูมิ และอัตราการไหลอย่างใกล้ชิดยิ่งขึ้น

2. ขั้นตอนการล้างแม่พิมพ์ที่ได้มาตรฐานเพื่อปรับสภาพพื้นผิวของช่องทั้งหมด

3.ควบคุมขั้นตอนการทำแม่พิมพ์อย่างเข้มงวด เช่น คุณภาพทราย การกระแทก และการปรับสภาพ

4.ป้องกันการสึกหรอของลวดลายด้วยขั้นตอนการบำรุงรักษาที่เข้มงวด

5. การระบายความร้อนที่สมดุลและการเปลี่ยนแปลงอุณหภูมิที่น้อยที่สุดระหว่างฟันผุ

6. การสกัดแบบประสานโดยไม่เกิดการบิดเบี้ยวของเชื้อรา

7. กระบวนการอัตโนมัติเพื่อความสอดคล้องระหว่างปริมาณมาก

8.การควบคุมคุณภาพที่แข็งแกร่งในทุกช่องก่อนที่จะย้ายไปสู่การตกแต่ง

การควบคุมกระบวนการจำเป็นต้องมีความระมัดระวังเพื่อลดความแปรปรวนระหว่างฟันผุในแม่พิมพ์เดียวกัน

◆ รูปแบบและเครื่องมือแบบหลายห้องควรได้รับการออกแบบอย่างไร?

ในขณะที่วางแผนการออกแบบและเครื่องมือสำหรับหว่านแม่พิมพ์ที่มีหลายห้องมีตัวแปรสำคัญบางประการที่ต้องพิจารณาเพื่อให้ได้การนำเสนอที่ดีที่สุดและความสม่ำเสมอในทุกหลุม ต่อไปนี้เป็นรายละเอียดเพิ่มเติมเล็กๆ น้อยๆ ของประเด็นสำคัญทุกประเด็นที่อ้างถึงก่อนหน้านี้:

1. ตัวอย่างเอซที่แข็งแกร่งและมีความแม่นยำสูงสำหรับการทำซ้ำ:ตัวอย่างของผู้เชี่ยวชาญคือสถานที่สำหรับสร้างหลุมจำนวนมาก ดังนั้นการทนทานต่อสภาพการใช้งานซ้ำที่โหดร้ายโดยไม่กระทบต่อความแม่นยำของชั้นจึงควรมีความสามารถ การใช้วัสดุที่ดีเยี่ยมและการตัดเฉือนที่แม่นยำเป็นพื้นฐานในการบรรลุเป้าหมายนี้

2. ชิ้นส่วนตัวอย่างที่แลกเปลี่ยนได้และการฝัง:ด้วยการวางแผนชิ้นส่วนการออกแบบและการฝังที่สามารถแลกเปลี่ยนได้อย่างสะดวก ผู้ผลิตจึงสามารถขยายความสามารถในการปรับตัวและความเชี่ยวชาญในการจัดการกับภาวะซึมเศร้าหลายรูปแบบ นอกจากนี้ยังทำให้การบำรุงรักษา แก้ไข และการปรับเปลี่ยนง่ายขึ้นเมื่อจำเป็น

3. การออกแบบที่เป็นมาตรฐานระหว่างภาวะซึมเศร้าเมื่อใดก็ตามที่สถานการณ์เอื้ออำนวย:การปรับแผนและลักษณะต่างๆ ระหว่างหลุมให้เป็นมาตรฐานสามารถจำกัดความหลากหลายและทำงานด้านคุณภาพที่สม่ำเสมอในทุกส่วนที่สร้างขึ้นจากรูปร่าง ซึ่งรวมเอาไฮไลท์ต่างๆ เช่น เฟรมเวิร์ก gating และตัวป้อน เช่นเดียวกับจุดร่าง ฟิเล็ต และกระชับ

4. ร่างจุด แล่เนื้อ และกระชับเพื่อพัฒนาความยืดหยุ่นเพิ่มเติม:แผนเหล่านี้เน้นการทำงานกับกระแสโลหะในระหว่างการฉายภาพ ซึ่งขัดขวางความไม่สมบูรณ์ เช่น การหดตัวหรือการบรรจุที่ไม่เพียงพอ นอกจากนี้ยังช่วยให้กำจัดส่วนที่เสร็จสมบูรณ์ออกจากแบบฟอร์มได้ง่ายขึ้นโดยไม่ก่อให้เกิดอันตราย

5. เส้นแบ่งง่ายๆ เพื่อป้องกันการรวมตัวของทราย:เส้นแบ่งที่ชัดเจนระหว่างการปรับและการลากเป็นพื้นฐานในการจำกัดการรวมตัวของทราย และทำให้ชั้นนอกของชิ้นส่วนที่เสร็จสมบูรณ์สมบูรณ์แบบและเรียบเนียน

6. ส่วนป้อนและส่วนเกตโดยธรรมชาติ:ชิ้นส่วนป้อนและประตูที่รวมอยู่ในการกำหนดค่ารูปร่างสามารถปรับปรุงกระแสโลหะในระหว่างการฉายภาพ พัฒนาความน่าเชื่อถือของชิ้นส่วนเพิ่มเติม และลดโอกาสที่จะเกิดความผิดปกติ เช่น ความพรุนหรือสปรินเตอร์

7. การเตรียมการสำหรับการปรับและการปรับตัวและการลาก:การจัดเตรียมและการสนับสนุนที่เหมาะสมของการปรับตัวและการลากถือเป็นสิ่งสำคัญเร่งด่วนในการรักษาความน่าเชื่อถือหลักในระหว่างการฉายภาพ โถ สายรัด และอุปกรณ์จัดเรียงที่ยอดเยี่ยมช่วยรับประกันว่าช่องกดทั้งหมดจะถูกจัดวางและยึดไว้อย่างแม่นยำ

8. ปลอกในส่วนที่มีการสึกหรอสูงเพื่อยืดอายุการใช้งานของอุปกรณ์:ด้วยการรวมปลอกที่ถอดเปลี่ยนได้ไว้ในบริเวณที่มีการสึกหรอสูง ผู้ผลิตจึงสามารถยืดอายุการใช้งานของอุปกรณ์และลดความจำเป็นในการบำรุงรักษาได้ ปลอกแขนเหล่านี้ทำหน้าที่เป็นชิ้นส่วนสึกหรอที่ช่วยปกป้องรูปร่างขั้นพื้นฐานจากการสึกหรอและอันตรายอย่างรุนแรง

9. กลยุทธ์ในการตรวจสอบการออกแบบ แก้ไข และขีดความสามารถ:กลยุทธ์ที่ชัดเจนสำหรับการตรวจสอบ แก้ไข และจัดเก็บตัวอย่างและเครื่องมือเป็นพื้นฐานในการติดตามการดำเนินการระยะไกลและความสม่ำเสมอ การประเมินและการบำรุงรักษาตามปกติสามารถช่วยแยกแยะและแก้ไขปัญหาก่อนที่จะทำให้เกิดปัญหาเวลาส่วนตัวหรือคุณภาพ

โดยสรุป การอัปเกรดการออกแบบและเครื่องมือเป็นพื้นฐานในการบรรลุผลสำเร็จด้านผลิตภัณฑ์ในระดับสูงสุดและมั่นคง ด้วยการนำวิธีการที่ครอบคลุมซึ่งรวมเอาปัจจัยในการวางแผนที่สำคัญเหล่านี้เข้าด้วยกัน ผู้ผลิตสามารถขยายความสามารถในการผลิต จำกัดความไม่สมบูรณ์ และสร้างชิ้นส่วนที่ยอดเยี่ยมได้อย่างมั่นคง

บทสรุป

เมื่อออกแบบอย่างพิถีพิถันหว่านแม่พิมพ์ที่มีหลายห้องช่วยให้เกิดประสิทธิภาพการผลิตจำนวนมาก อย่างไรก็ตาม การออกแบบจะต้องสร้างสมดุลระหว่างการเพิ่มผลผลิตกับความซับซ้อนที่เพิ่มขึ้น ด้วยเครื่องมือจำลองและการควบคุมกระบวนการที่เข้มงวด โรงหล่อสามารถเพิ่มประสิทธิภาพแม่พิมพ์เหล่านี้เพื่อให้ได้ปริมาณงานหล่อคุณภาพสูง สิ่งสำคัญคือการจัดการความแปรปรวนระหว่างห้องเพาะเลี้ยงผ่านรูปแบบ เครื่องมือ และขั้นตอนการปฏิบัติที่ดีที่สุด ข้อมูลเพิ่มเติมติดต่อเราtech@huan-tai.org.

เจน พีแอล (2009) หลักการของเทคโนโลยีโรงหล่อ นิวเดลี: การศึกษาของ Tata McGraw-Hill.

โจนส์, เอส. (2002) ความก้าวหน้าในด้านวัสดุและกระบวนการขึ้นรูปเปลือกหอย ธุรกรรมของสถาบันวิศวกรทางทะเล, 114(2), 77-83

คัลปักเจียน, เอส. และชมิด, เอสอาร์ (2014) วิศวกรรมการผลิตและเทคโนโลยี Upper Saddle River, นิวเจอร์ซีย์: เพียร์สัน

Liu, J., Hu, B., Dong, Q., & Cai, Z. (2004) การหล่อแบบหลายช่องของแมกนีเซียมอัลลอยด์ AZ91D- การจำลองเชิงตัวเลขและการตรวจสอบเชิงทดลอง วารสารเทคโนโลยีการแปรรูปวัสดุ, 146(2), 215-221

สเตฟาเนสคู, DM (2015) การจำลองกระบวนการผลิตด้วยคอมพิวเตอร์ ใน ASM Handbook (เล่ม 22, หน้า 353-367) เอเอสเอ็ม อินเตอร์เนชั่นแนล
