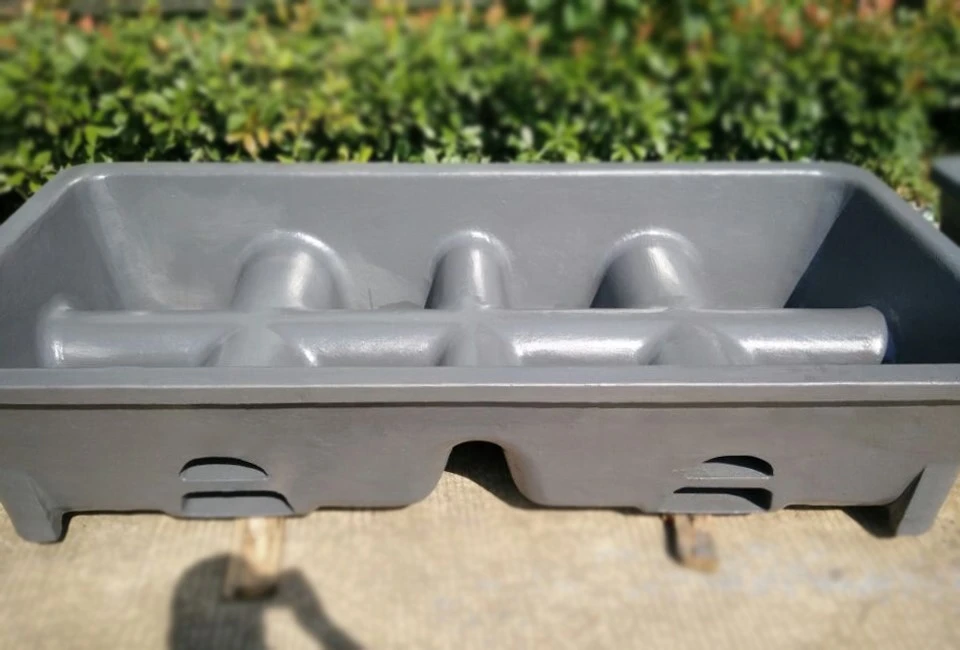

อะไรคือข้อดีของแม่พิมพ์หว่านที่มีหลายห้อง?

การออกแบบของ หว่านแม่พิมพ์ที่มีหลายห้องคำนึงถึงการปรับการไหลของน้ำอะลูมิเนียมให้เหมาะสม เพื่อให้มั่นใจถึงความสม่ำเสมอระหว่างการเติมและการทำความเย็น และผลิตบล็อกอะลูมิเนียมคุณภาพสูง และแต่ละห้องมีพอร์ตป้อนและระบาย ซึ่งช่วยลดเวลาการระบายความร้อนด้วยน้ำอะลูมิเนียมในขณะที่ทำงานได้อย่างราบรื่น และแม่พิมพ์แม่สุกรที่มีหลายห้องสามารถประมวลผลบล็อกน้ำอะลูมิเนียมหลายบล็อกได้พร้อมกัน ลดเวลาในการผลิตและความต้องการทรัพยากรมนุษย์ ซึ่งนำมาซึ่งผลประโยชน์ทางเศรษฐกิจที่สำคัญ ไปที่โรงหล่อ ต่อไปเราจะพูดถึงข้อดีของแม่พิมพ์แม่สุกรที่มีหลายช่อง

แม่พิมพ์แม่สุกรแบบหลายช่องเป็นแม่พิมพ์ชนิดพิเศษที่มีแม่พิมพ์พิมพ์ตั้งแต่ 2 ชิ้นขึ้นไปภายในการรับมือและลาก นี่คือรายละเอียดของวิธีการหว่านแม่พิมพ์ด้วยหลายห้องทำงาน:

การแสดงผลแม่พิมพ์หลายครั้ง:แตกต่างจากแม่พิมพ์หลุมเดียวซึ่งผลิตหนึ่งส่วนต่อรูปร่าง แม่พิมพ์แม่สุกรหลายช่องมีการพิมพ์รูปร่างเล็กน้อยที่จัดในการออกแบบเฉพาะ การออกแบบนี้ทำให้การกระจายตัวระหว่างโพรงต่างๆ ก้าวหน้า โดยคำนึงถึงการใช้พื้นที่อย่างมีประสิทธิผล และจำกัดขนาดทั่วไปของแม่พิมพ์

ระบบให้อาหารสม่ำเสมอ:เพื่อให้แน่ใจว่าโลหะจะไหลไปยังแต่ละช่องอย่างสม่ำเสมอ จึงมีการใช้ระบบสปรูและรางเดียวเพื่อป้อนทุกช่องในแม่พิมพ์ ป่วงจะเติมเต็มเป็นช่องทางหลักที่โลหะเหลวจะเข้าสู่แม่พิมพ์ ในขณะที่สปรินเตอร์จะปรับโลหะให้เข้ากับทุกช่อง

การกระจายตัวของโลหะ:Ingates ซึ่งเป็นช่องเปิดเล็กๆ ที่ทอดเข้าไปในแต่ละช่อง จะถูกจัดวางอย่างมีกลยุทธ์เพื่อกระจายโลหะที่หลอมเหลวให้เท่ากันทั่วทั้งรอยพิมพ์ของแม่พิมพ์ เพื่อให้แน่ใจว่าแต่ละช่องจะถูกเติมอย่างสม่ำเสมอ ส่งผลให้คุณภาพการหล่อมีความสม่ำเสมอ

การระบายอากาศที่เหมาะสม:การระบายอากาศที่น่าพอใจเป็นสิ่งสำคัญในแม่พิมพ์แม่สุกรที่มีช่องหลายช่องเพื่อให้ก๊าซหลุดออกจากทุกพื้นที่ของเชื้อรา ช่องระบายอากาศที่ออกแบบอย่างเหมาะสมจะช่วยป้องกันข้อบกพร่อง เช่น ความพรุนของก๊าซ และรับประกันคุณภาพของการหล่อ

การสกัดที่มีประสิทธิภาพ:เมื่อโลหะเซ็ตตัวและระบบฉายภาพเสร็จสิ้น การหล่อจะถูกแยกออกจากแม่พิมพ์ ในการดำเนินการผลิตบางอย่าง กระบวนการนี้เป็นไปโดยอัตโนมัติ โดยใช้เครื่องจักรหรือหุ่นยนต์เพื่อเอาการหล่อออกจากแม่พิมพ์อย่างมีประสิทธิภาพ

ด้วยการใช้แม่พิมพ์แม่สุกรที่มีหลายช่อง ผู้ผลิตสามารถเพิ่มผลผลิตได้อย่างมากโดยการผลิตการหล่อคุณภาพหลายรายการในรอบการหล่อเดียว การใช้ระบบป้อนที่สม่ำเสมอ การกระจายโลหะที่เหมาะสม และการระบายอากาศที่มีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงคุณภาพการหล่อที่สม่ำเสมอในทุกช่อง

ประโยชน์พื้นฐานของการใช้แม่พิมพ์แบบหลายช่องคือการยกระดับความเชี่ยวชาญอย่างมาก และผลลัพธ์ที่ปรากฏแตกต่างออกไปเมื่อเทียบกับแม่พิมพ์แบบช่องเดียว นี่คือข้อได้เปรียบด้านการผลิตที่สำคัญของหว่านแม่พิมพ์ด้วยหลายห้อง:

ผลผลิตที่เพิ่มขึ้น:แม่พิมพ์แบบหลายช่องพิจารณาถึงการสร้างการหล่อหลายแบบพร้อมกันในแม่พิมพ์เดียว ส่งผลให้ผลผลิตมีการขยายตัวอย่างมีนัยสำคัญ ตัวอย่างเช่น 4-แม่พิมพ์แบบโพรงอาจสร้างจำนวนการหล่อเพิ่มขึ้นสี่เท่าในฐานะแม่พิมพ์แบบโพรงเดียวภายในระยะเวลาในการจัดการและการลงทุนที่คล้ายคลึงกัน

ลดเวลาการปั้น:ด้วยการเติมหลายช่องพร้อมกัน เวลาตัดแต่งทั่วไปต่อการฉายจะลดลงในแม่พิมพ์หลายช่อง การปรับปรุงประสิทธิภาพนี้ส่งผลให้รอบเวลาเร็วขึ้นและเพิ่มปริมาณการผลิต

เวลาเตาหลอมที่เหมาะสมที่สุด:แม่พิมพ์แบบหลายช่องช่วยลดเวลาที่ต้องใช้ในการหลอมโลหะในเตาเผาต่อชิ้นที่ผลิต ความสามารถในการหล่อชิ้นส่วนหลายชิ้นในรอบเดียวส่งผลให้ใช้อุปกรณ์หลอมละลายและแหล่งพลังงานได้อย่างมีประสิทธิภาพมากขึ้น

แรงงานในการตกแต่งลดลง:ด้วยการผลิตการหล่อหลายรายการในแม่พิมพ์เดียว แม่พิมพ์แบบหลายช่องจะช่วยลดปริมาณงานตกแต่งที่ต้องการต่อชิ้นส่วน ซึ่งนำไปสู่การประหยัดค่าแรงและปรับปรุงขั้นตอนหลังการหล่อ

การตัดจำหน่ายต้นทุนรูปแบบแบบเร่ง:ปริมาณการผลิตที่สูงขึ้นสามารถทำได้ด้วยแม่พิมพ์แบบหลายช่องช่วยให้สามารถตัดจำหน่ายต้นทุนรูปแบบได้เร็วขึ้นจากการหล่อจำนวนมากขึ้น ประโยชน์ด้านประสิทธิภาพด้านต้นทุนนี้ช่วยเพิ่มผลกำไรโดยรวมของการดำเนินการหล่อ

ความสามารถในการผลิตจำนวนมาก:แม่พิมพ์แบบหลายช่องเหมาะสำหรับสถานการณ์การสร้างปริมาณมากซึ่งผลลัพธ์ที่รวดเร็วเป็นสิ่งสำคัญ ความสามารถในการผลิตงานหล่อคุณภาพต่างๆ ได้อย่างมีประสิทธิภาพในช่วงเวลาที่จำกัด ช่วยให้ผู้ผลิตสามารถตอบสนองความต้องการได้อย่างมีประสิทธิผลและอย่างแท้จริง

โดยสรุป การใช้แม่พิมพ์แบบหลายช่องให้ประโยชน์ด้านการผลิตอย่างมาก รวมถึงผลผลิตที่เพิ่มขึ้น ลดเวลาในการขึ้นรูป เพิ่มประสิทธิภาพการใช้เตาเผา ลดแรงงานในการตกแต่ง ต้นทุนรูปแบบที่เร่งขึ้น และความสามารถที่เพิ่มขึ้นสำหรับการผลิตจำนวนมาก ข้อดีเหล่านี้ทำให้แม่พิมพ์แบบหลายช่องเป็นทรัพย์สินที่มีคุณค่าในการเพิ่มประสิทธิภาพและความสามารถในการแข่งขันในการหล่อ

การใช้แม่พิมพ์แม่สุกรที่มีหลายช่องให้ประสบความสำเร็จนั้นต้องอาศัยการพิจารณาการออกแบบอย่างพิถีพิถันเพื่อเพิ่มข้อได้เปรียบให้สูงสุด ต่อไปนี้เป็นองค์ประกอบสำคัญของแผนที่ควรพิจารณา:

เส้นทางการไหลที่สมดุลและขนาดทางเข้า:จำเป็นอย่างยิ่งที่จะต้องสร้างเส้นทางการไหลที่สมดุลและทางเข้าที่มีขนาดเหมาะสมเพื่อป้องกันการแข็งตัวของโลหะหลอมเหลวภายในโพรงก่อนเวลาอันควร ช่วยให้มั่นใจได้ถึงการเติมการพิมพ์ทั้งหมดอย่างสม่ำเสมอและป้องกันข้อบกพร่อง เช่น การหล่อที่ไม่สมบูรณ์

ช่องระบายอากาศที่เพียงพอสำหรับก๊าซ:ต้องมีการเตรียมการระบายอากาศที่เหมาะสมเพื่ออำนวยความสะดวกในการระบายก๊าซจากการพิมพ์ทั้งหมด การระบายอากาศที่น่าสนใจจะขัดขวางการหลุดออกจากก๊าซ เช่น ความพรุน และรับประกันความน่าเชื่อถือของการหล่อในทุกช่อง

การวางตำแหน่งเชิงกลยุทธ์ของไรเซอร์และชิลเลอร์:ไรเซอร์และชิลเลอร์ควรอยู่ในตำแหน่งที่มีกลยุทธ์เพื่อป้อนอาหารทุกช่องอย่างมีประสิทธิภาพ ส่งเสริมการแข็งตัวที่สม่ำเสมอ และลดโอกาสที่จะเกิดข้อบกพร่องที่เกี่ยวข้องกับการหดตัว ช่วยให้มั่นใจได้ถึงการระบายความร้อนและการแข็งตัวที่สม่ำเสมอบนการพิมพ์แม่พิมพ์ทั้งหมด

ความแข็งแกร่งที่เพิ่มขึ้น:แม่พิมพ์แบบหลายช่องควรได้รับการวางแผนโดยมีความไม่ยืดหยุ่นเพิ่มขึ้นเพื่อทนทานต่อความเครียดที่เกิดจากโลหะเหลวบนด้านหน้าที่แตกต่างกัน ความน่าเชื่อถือพื้นฐานนี้เป็นพื้นฐานสำหรับการรักษาความน่าเชื่อถือของแม่พิมพ์ในระหว่างระบบฉายภาพ

การบัญชีสำหรับสายพันธุ์การหดตัวที่สูงขึ้น:แผนควรแสดงถึงความเครียดในการหดตัวที่สูงขึ้นซึ่งเกิดขึ้นเนื่องจากปัญหาที่แตกต่างกันภายในแม่พิมพ์ เมื่อคำนึงถึงตัวแปรเหล่านี้ การพนันของการหลุดลอยที่เกี่ยวข้องกับการหดตัว เช่น การแตกหักหรือการบิดตัว ก็สามารถบรรเทาลงได้

การแสดงผลที่ได้มาตรฐานเพื่อความสม่ำเสมอด้านคุณภาพ:การกำหนดมาตรฐานการพิมพ์ในทุกช่องทำให้มั่นใจได้ถึงความสม่ำเสมอในคุณภาพของการหล่อ ซึ่งรวมถึงการรักษาขนาด ความสมบูรณ์ของพื้นผิว และคุณลักษณะที่สำคัญอื่นๆ ให้สม่ำเสมอ

ทำความสะอาดเส้นแยกส่วนสำหรับการแยกแม่พิมพ์:การออกแบบเส้นแยกชิ้นส่วนที่ง่ายดายช่วยให้แยกครึ่งแม่พิมพ์ได้อย่างสะอาดในระหว่างการสกัดตัวหล่อ สิ่งนี้ทำให้กระบวนการรื้อถอนง่ายขึ้นและมีส่วนทำให้ประสิทธิภาพโดยรวมดีขึ้น

การออกแบบที่รอบคอบและถี่ถ้วนถือเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าการผลิตการหล่อเสียงในแต่ละช่องโดยไม่มีข้อบกพร่อง การใช้เครื่องมือจำลองและการสร้างแบบจำลองขั้นสูงสามารถช่วยเพิ่มประสิทธิภาพเค้าโครงและการกำหนดค่าของหว่านแม่พิมพ์ด้วยหลายห้องซึ่งท้ายที่สุดก็มีส่วนทำให้การดำเนินงานและการปฏิบัติงานประสบความสำเร็จ

แม้ว่าแม่พิมพ์แบบหลายช่องจะมีข้อได้เปรียบที่สำคัญ แต่ก็มีอุปสรรคเฉพาะที่ควรคำนึงถึงเช่นกัน:

เพิ่มความซับซ้อนในการออกแบบ:ข้อจำกัดประการหนึ่งของแม่พิมพ์แม่สุกรแบบหลายช่องคือความซับซ้อนที่เพิ่มขึ้นในการวางแผนการกั้น การระบายอากาศ และการดูแลโครงสร้างสำหรับหลายช่อง การดูแลให้โลหะไหลสม่ำเสมอและแข็งตัวทั่วทุกช่องต้องอาศัยความรอบคอบทางวิศวกรรมและการออกแบบที่พิถีพิถัน

อัตราข้อบกพร่องที่สูงขึ้น:สมมติว่าส่วนใดๆ ของแม่พิมพ์มีการบรรจุน้อยเกินไปหรืออดอาหารในระหว่างระบบฉายภาพ ก็สามารถกระตุ้นให้เกิดอัตราความไม่สมบูรณ์ที่สูงขึ้นในชิ้นส่วนที่สร้างขึ้นได้ การเติมและการชุบแข็งที่เชื่อถือได้ในทุกหลุมเป็นพื้นฐานในการหลีกเลี่ยงข้อบกพร่อง เช่น การหดตัว ความพรุน หรือการหล่อที่ไม่เพียงพอ

ต้นทุนของเครื่องมือขนาดใหญ่:การสร้างแม่พิมพ์แบบหลายช่องเป็นประจำประกอบด้วยเครื่องมือและแม่พิมพ์ที่ใหญ่ขึ้น ซึ่งสามารถนำมาซึ่งค่าใช้จ่ายในการประกอบที่สูงขึ้นเมื่อเทียบกับแม่พิมพ์แบบช่องเดียว ความสนใจในเครื่องมือและอุปกรณ์อาจมีนัยสำคัญ ซึ่งส่งผลต่อค่าใช้จ่ายในการสร้างสรรค์โดยทั่วไป

ความยากในการผลิตการหล่อแบบต่างๆ:แม่พิมพ์แบบหลายช่องอาจเผชิญกับความท้าทายในการผลิตการหล่อที่แตกต่างกันในแต่ละช่องพร้อมกัน ข้อจำกัดในการออกแบบและข้อกำหนดเพื่อความสม่ำเสมอในทุกช่องสามารถจำกัดความยืดหยุ่นในการสร้างชิ้นส่วนที่หลากหลายภายในแม่พิมพ์เดียวกัน

ศักยภาพในความไม่สมดุลทางความร้อน:ลักษณะที่ไม่ปกติที่อบอุ่นภายในแม่พิมพ์หลายช่องสามารถกระตุ้นให้โลหะเหลวเย็นตัวลงและแข็งตัวไม่สมดุล ทำให้เกิดภาระภายในและข้อผิดพลาดของชั้นในการหล่อ การดูแลองค์ประกอบที่อบอุ่นในส่วนต่างๆ ถือเป็นบททดสอบที่สำคัญ

ข้อจำกัดด้านขนาดและน้ำหนัก:แม่พิมพ์แม่สุกรแบบหลายช่องอาจมีข้อจำกัดเกี่ยวกับขนาดและน้ำหนักของชิ้นส่วนที่ทำให้งงซึ่งสามารถทำได้อย่างมีประสิทธิภาพ ส่วนประกอบขนาดใหญ่และซับซ้อนอาจทำให้เกิดความท้าทายในแง่ของการออกแบบแม่พิมพ์ การไหลของวัสดุ และความสมบูรณ์ของโครงสร้างในหลายช่อง

การควบคุมคุณสมบัติของโลหะ:การรับประกันคุณสมบัติของโลหะที่มั่นคง เช่น อุณหภูมิ โครงสร้าง และคุณภาพทางกล ในทุกส่วนของแม่พิมพ์แบบหลายช่องอาจเป็นเรื่องท้าทาย คุณสมบัติของโลหะที่หลากหลายอาจส่งผลต่อคุณภาพและการดำเนินการของการหล่อ

การจัดการกับข้อจำกัดเหล่านี้ต้องใช้ความพยายามทางวิศวกรรมเพิ่มเติม การควบคุมกระบวนการอย่างพิถีพิถัน และการพิจารณาความต้องการในการผลิตและการออกแบบชิ้นส่วนอย่างรอบคอบ การประเมินความเป็นไปได้และการปฏิบัติจริงของการใช้แม่พิมพ์แม่สุกรแบบหลายช่องถือเป็นสิ่งสำคัญในการเพิ่มผลประโยชน์สูงสุด ขณะเดียวกันก็บรรเทาความท้าทายและข้อจำกัดที่อาจเกิดขึ้น

สำหรับปริมาณการผลิตปานกลางถึงสูงหว่านแม่พิมพ์ด้วยหลายห้องเพิ่มผลผลิตและประสิทธิภาพอย่างมาก อย่างไรก็ตาม นักออกแบบต้องคำนึงถึงความซับซ้อนของการรักษาสมดุลของการแสดงผลหลายครั้ง และลดข้อบกพร่องที่อาจเกิดขึ้นผ่านการจำลองและความเข้มงวด เมื่อดำเนินการสำเร็จ แม่พิมพ์แบบหลายช่องจะส่งผลให้โรงหล่อได้รับผลประโยชน์อย่างมากโดยมีเป้าหมายเพื่อเพิ่มผลผลิตในขณะที่ลดต้นทุน หากต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับแม่พิมพ์แม่สุกรของเรา ติดต่อเราได้ที่tech@huan-org.

อ้างอิง:

บีลีย์ พี. (2001) เทคโนโลยีโรงหล่อ อ็อกซ์ฟอร์ด, บอสตัน: Butterworth-Heinemann.

บราวน์ เจอาร์ (2000) คู่มือช่างหล่อเหล็ก Foseco อ็อกซ์ฟอร์ด, บอสตัน: Butterworth-Heinemann.

เจน พีแอล (2009) หลักการของเทคโนโลยีโรงหล่อ นิวเดลี: การศึกษาของ Tata McGraw-Hill.

โจนส์, เอส. (2002) ความก้าวหน้าในด้านวัสดุและกระบวนการขึ้นรูปเปลือกหอย ธุรกรรมของสถาบันวิศวกรทางทะเล, 114(2), 77-83

คัลปักเจียน, เอส. และชมิด, เอสอาร์ (2014) วิศวกรรมการผลิตและเทคโนโลยี Upper Saddle River, นิวเจอร์ซีย์: เพียร์สัน
